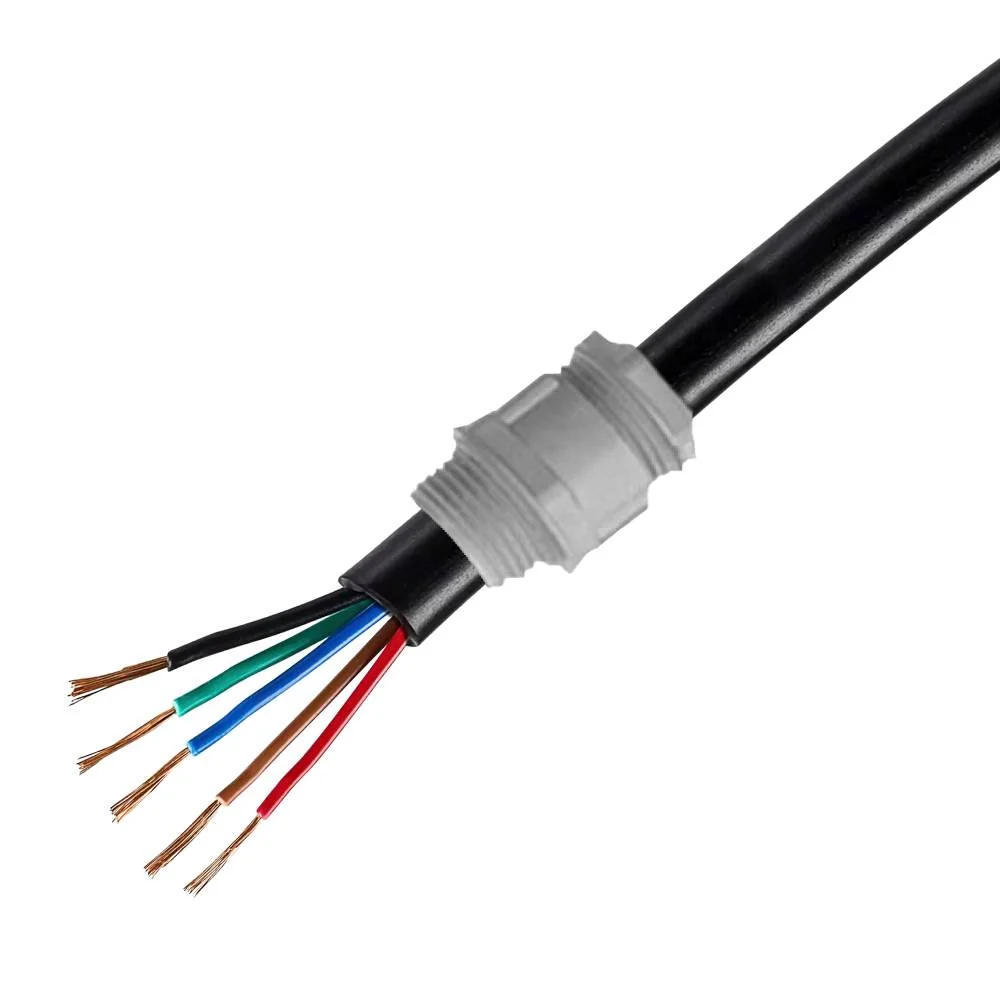

Prensa Cabo PC

RWG – Rosca Whitworth Gás (BSP) ISO DIN 2999
ROSCA R1	P/CABO Ø (mm) — MIN. – MÁX.	CÓDIGO
1/4”	3 – 6,5	PC-1/4”
3/8”	6 – 9,5	PC-3/8”
1/2”	9 – 13	PC-1/2”
3/4”	12 – 19	PC-3/4”
1”	21 – 25,5	PC-1”
1.1/4”	26 – 31,5	PC-1.1/4”
1.1/2”	31 – 38	PC-1.1/2”

Rosca PG DIN 40430
ROSCA R1 (PG)	P/CABO Ø (mm) — MIN. – MÁX.	CÓDIGO
7	3 – 6,5	PC-PG 7
9	6 – 9,5	PC-PG 9
11	6 – 9,5	PC-PG 11
13,5	9 – 13	PC-PG 13,5
16	9 – 13	PC-PG 16
21	12 – 19	PC-PG 21
29	21 – 25,5	PC-PG 29
36	31 – 38	PC-PG 36

Estabilidade mecânica como requisito de projeto

Em sistemas elétricos profissionais, o cabeamento não pode ficar sujeito a tração, torção ou deslocamentos involuntários. A prensa cabo – modelo PC atua como ponto de ancoragem, absorvendo esforços mecânicos que poderiam ser transferidos aos terminais, bornes ou conexões internas do painel.

Essa função é especialmente relevante em máquinas industriais, linhas automatizadas e equipamentos móveis, onde o movimento constante pode comprometer conexões mal protegidas. Ao manter o cabo firmemente posicionado, o modelo PC contribui para reduzir falhas elétricas, aquecimento localizado e necessidade de manutenções corretivas.

Os principais ganhos estruturais são:

• Fixação segura do cabo no ponto de entrada do painel.
• Redução de esforços mecânicos sobre terminais e conexões internas.
• Maior vida útil do cabeamento e dos componentes associados.

Vedação e proteção do ambiente interno

Outro aspecto crítico da prensa cabo – modelo PC é a proteção do interior do painel contra agentes externos. Poeira, umidade e partículas contaminantes representam riscos diretos à operação elétrica, principalmente em ambientes industriais com alto nível de exigência.

O sistema de vedação do modelo PC é projetado para criar uma barreira eficiente entre o ambiente externo e o interior do equipamento. Isso contribui para preservar o grau de proteção do painel e manter condições adequadas de operação ao longo do tempo, mesmo em instalações sujeitas a condições adversas.

Além disso, a vedação correta evita a entrada de contaminantes pelo ponto de passagem do cabo — um dos locais mais críticos em qualquer painel elétrico.

Benefícios funcionais da vedação:

• Proteção contra poeira e umidade no ponto de entrada do cabo.
• Preservação das condições internas do painel.
• Redução de falhas associadas à contaminação elétrica.

Flexibilidade dimensional e versões de redução

A diversidade de projetos industriais exige soluções que se adaptem a diferentes bitolas de cabos sem comprometer a segurança. A prensa cabo – modelo PC está disponível em versões que permitem adequação precisa ao diâmetro do condutor, incluindo modelos de redução.

Essa flexibilidade facilita o trabalho de fabricantes de máquinas e montadores de painéis, que conseguem padronizar componentes mesmo lidando com cabos de diferentes dimensões. O resultado é um processo de montagem mais organizado, previsível e alinhado às boas práticas industriais.

A correta adaptação ao cabo também reforça a eficiência da vedação e da fixação, evitando folgas ou compressões inadequadas que poderiam comprometer o desempenho do conjunto.

Aplicações em ambientes industriais e comerciais

A prensa cabo – modelo PC é amplamente utilizada em painéis elétricos industriais, quadros de comando, sistemas de automação, máquinas e equipamentos que exigem entrada segura de cabos. Sua aplicação é comum tanto em projetos seriados quanto em montagens sob medida, onde a confiabilidade do sistema é um requisito técnico.

Para revendedores de materiais elétricos, trata-se de um item de alta rotatividade, essencial em diferentes segmentos industriais. Já para fabricantes, é um componente que agrega valor ao produto final ao reforçar segurança, durabilidade e padronização técnica.
